刀片服务器健康管理破局：昆仑太科依托 openUBMC 北向自接入实现整机协同

概要

在数据中心高密度刀片场景中，单机箱可集成数十片刀片，且每片刀片均配备独立管理芯片。传统 BMC 仅支持单节点独立管控，存在故障感知滞后、多终端数据不一致、IPMB 总线易拥堵等运维难题。

针对以上痛点，昆仑太科基于 openUBMC 框架自研 health_manager 组件，通过交换刀片 BMC 打通跨刀片 IPMB 总线，实现刀片数据统一采集、聚合、存储、上报与远程控制，将页面响应速度从 600ms 降至 5ms 以内，让 BMC 从“单点管理”走向“整机协同”。

01 跨刀片管理的协同挑战

在刀片服务器系统中，BMC 的管理范围长期被限定在“本刀片”之内。各刀片搭载独立的 BMC 芯片，受限于主动通信机制的缺失，形成各节点的“管理孤岛”，无法实现全局的状态协同：

• 组件能力碎片化： sensor、fru_ctrl 等基础组件仅管理本机资源，缺少跨刀片通信接口；
• 上层网管“看不见”： 缺乏统一的数据聚合上报通道，网管系统只能逐一访问各刀片 BMC；
• 运维人员“管不着”： 交换刀片 Web 界面缺少整机视角，无法在同一页面查看所有刀片的健康状态并远程控制；

以上问题重重叠加，形成刀片服务器跨刀片管理最难跨越的“协同鸿沟”。

02 整机协同双链路闭环：基于openUBMC北向自接入的 health_manager 落地实践

health_manager 是昆仑太科 BMC 团队基于 openUBMC 框架设计的专用管理组件，部署于交换刀片 BMC中，团队充分利用 openUBMC 北向自接入能力，将 UDP 上报、Web 展示、MDB 接口扩展等北向功能组件接入框架，无需多次进行硬件适配与编译部署，使得团队可以将精力聚焦于跨刀片管理核心逻辑的实现。

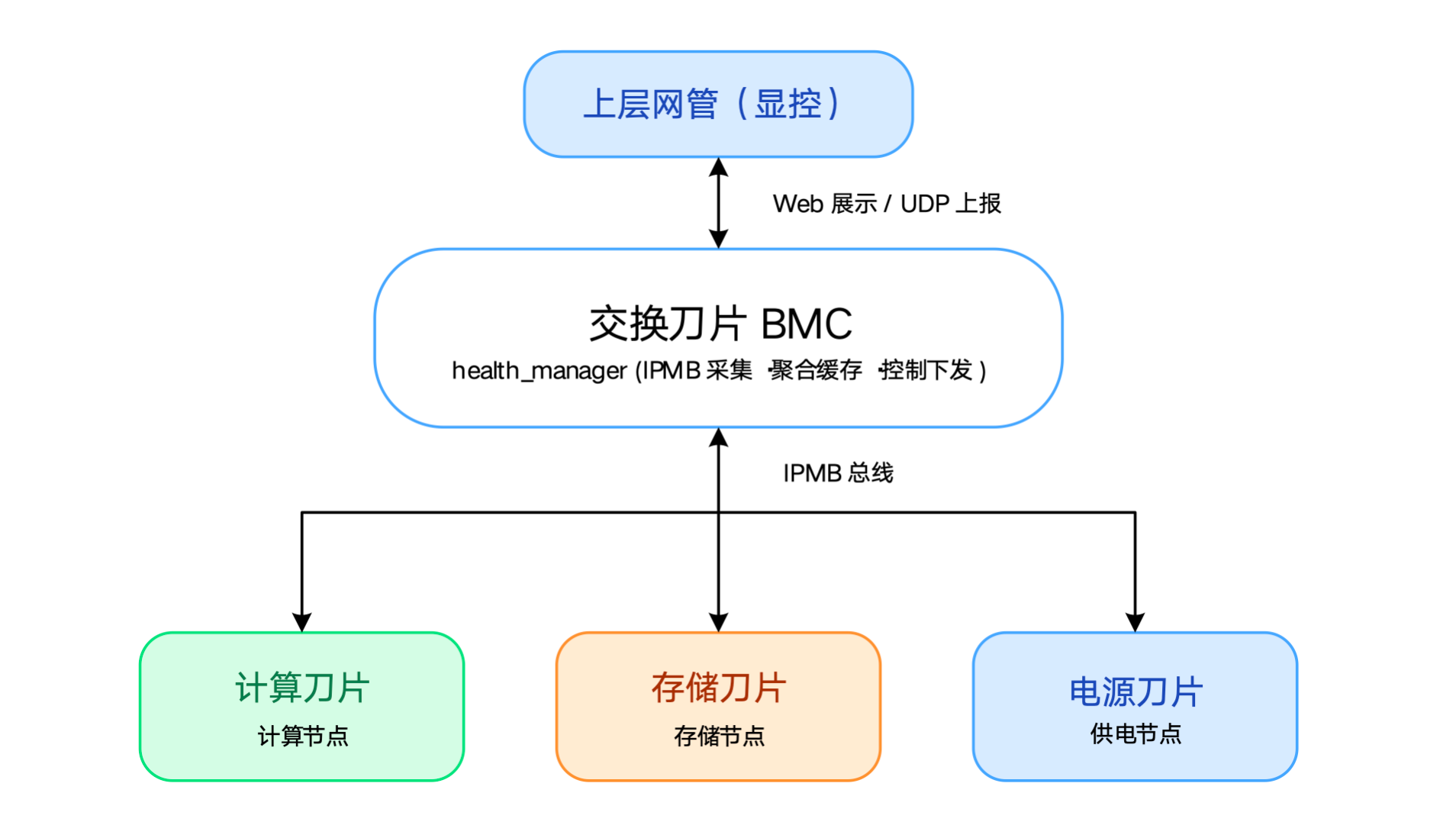

运行时，health_manager 通过 IPMB 总线直连机箱内所有刀片管理芯片，搭建了采集→聚合→MDB 存储→Web 展示，以及采集→聚合→UDP 上报→网管的双路径完整闭环，让上层应用与底层硬件形成透明协作。

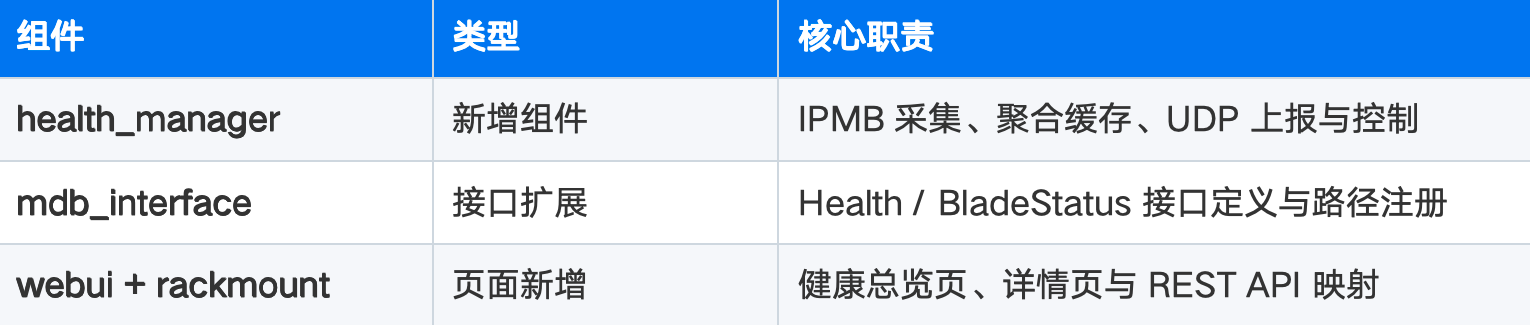

整套方案分为三层标准化组件，分工清晰、松耦合无强依赖：

health_manager 内部以 blade_cache 内存缓存为数据中枢，实现采集-缓存-服务三层分离架构：

• 采集层： 按 3s 周期性地通过 IPMB 总线轮询各刀片管理芯片，采集并解析为标准格式传感器数据。
• 缓存层： blade_cache 作为内存缓存，存储最近一次采集的传感器数据与刀片状态，为 Web 详情页与 UDP 上报提供零延迟读取。
• 服务层： 将数据写入 MDB 供 Web 调用，通过 UDP 组播上报网管系统。

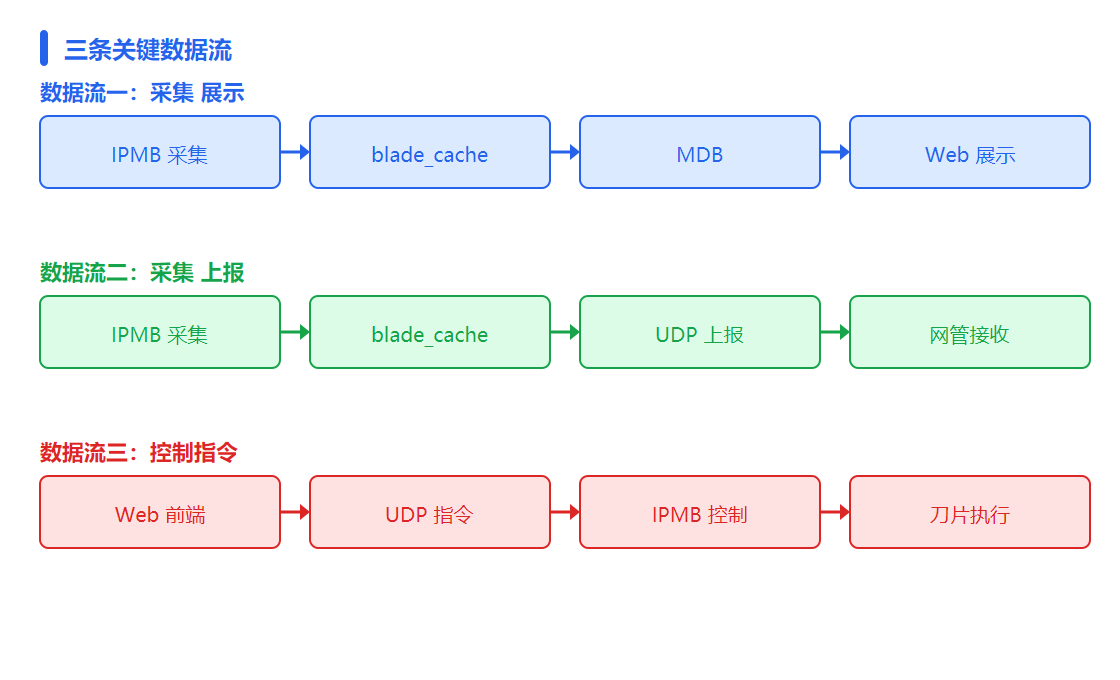

三条关键数据流贯穿整个方案：

1. 采集→展示： 采集周期 3s，端到端展示延迟 ≤13s（含 Web 刷新间隔），运维人员可实时感知整机箱健康状态。

2. 采集→上报： 端到端上报延迟 ≤4s，网管系统无需逐一访问各刀片 BMC，简化上层采集链路。

3. 控制指令： Web/UDP 双通道指令统一汇聚至 health_manager，经由 mc::ipmb 下发各刀片管理芯片执行上下电，实现远程集中操控。

03 设计创新：让 BMC 在嵌入式资源下跑出新效率

创新一：采集-缓存-服务三层分离，大幅降低总线压力

传统方案页面查询会实时发起 IPMB 总线请求，N 个传感器即 N 次总线访问。health_manager 引入 blade_cache 中枢后，页面读取直接命中内存快照，响应速度从原先的600ms 压缩至 5ms 以内，IPMB 总线访问频次固定，多用户并发查询不会造成总线拥堵。

创新二：MDB 与 RPC 混合模型，减少系统信号开销

系统仅为每片刀片维护 1 条聚合状态对象，大幅降低 D-Bus 高频信号交互；详情页通过 RPC 直接读取缓存原子快照，保证多终端查看数据完全一致。

创新三：双通道统一数据源，消除运维误判

Web REST 与 UDP 上报复用同一套 blade_cache 数据，彻底消除多通道数据不一致导致的误判，运维人员看到的页面状态与网管接收的数据严格一致。

创新四：自适应退避机制，规避总线雪崩

通常情况下 3s 周期轮询采集；刀片连续通信超时自动先降频至 10s，进一步降频至 30s，并标记硬件缺席；错峰自适应健康探测机制，每 30s 探测硬件是否恢复正常，同时所有刀片采集时间错峰偏移 100ms，避免同一时刻大量设备抢占 IPMB 总线。

创新五：数据异步，控制同步，兼顾稳定性与时效性

硬件采集、页面刷新采用异步机制，以平衡总线负载；上下电等控制指令采用同步穿透模式，指令响应延迟控制在 200ms 内，保证远程运维操作无卡顿。

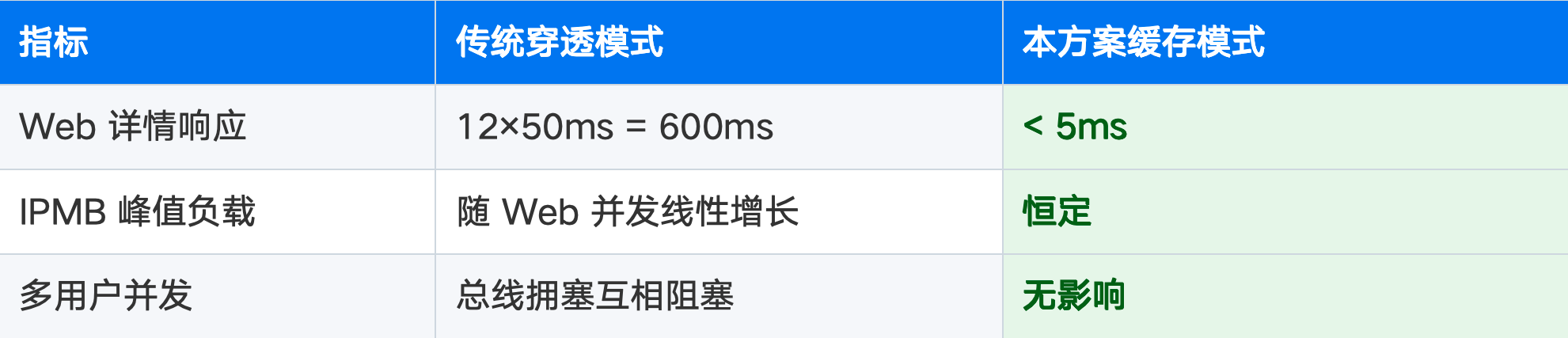

新旧方案核心性能对比

04 多层容错 + 安全防线，异常场景稳定可控

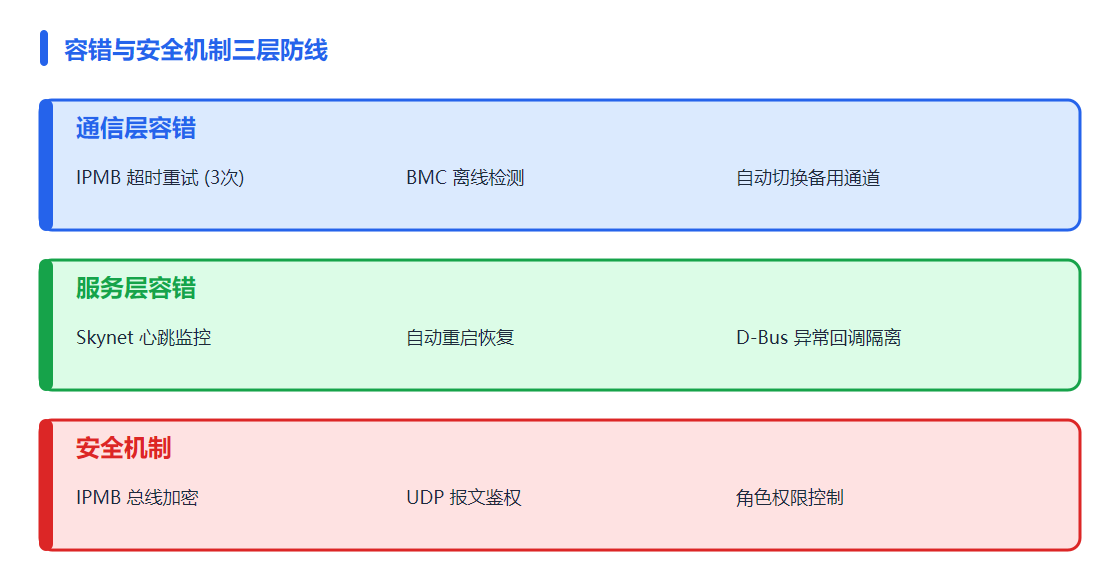

本方案构建通信、服务、安全三层防护体系，保障机房 7×24 小时稳定运行：

• 通信层： 超时自动重试，连续通信超时先降频至 10s、进一步降频至 30s 并标记硬件缺席，设备恢复后自动探测并恢复；
• 服务层： 依托 Skynet 心跳监测组件状态，进程崩溃由 systemd 自动重启，MDB 链路中断可自动重连；
• 安全层： 使用 IPMB 专用通道隔离、UDP 白名单 CIDR 校验、Web 上下电分级权限控制，构建完整防线。

结语：从“单点管理”到“开放协同”

从技术层面看，health_manager 依靠跨刀片 IPMB 总线整合、采集-缓存-服务三层分离架构、双通道统一数据源、自适应退避机制等创新设计，在嵌入式算力、总线带宽有限的约束下，解决了高密度刀片服务器跨刀片统一监控、远程运维的行业痛点。

整套组件完全基于 openUBMC 北向自接入能力开发，核心采集链路与 UDP 上报、Web 展示等北向功能通过标准接口通信，彼此松耦合。

这套机制使得方案具备高度的扩展弹性——后续无论是对接新的网管协议还是扩展新的可视化维度，均可独立迭代北向组件，无需改动底层采集链路，核心链路的稳定性不受影响，方案演进的技术风险与回归验证成本也大幅降低。其他整机厂商可快速复用本方案，按需二次适配。

后续昆仑太科 BMC 团队将持续基于 openUBMC 开源底座，迭代更多智能化特性，助力数据中心实现更高水平的运维自动化。
